ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Тип двигуна |
|
| Кількість циліндрів |
2, сталевих |
| Напруга живлення |
380 В |
| Потужність |
4/3000 Hp/Вт |
| Робочий тиск |
8 атм |
| Обсяг ресивера |
100 л |
| Продуктивність |
500 л/хв |
| Тип приводу |
ремінною |
| Кількість манометрів |
2 од. |
| Гарантія |
12 місяців |
| Вага |
85,000 кг |
| Обсяг |
0,386000 м. куб |
Опис

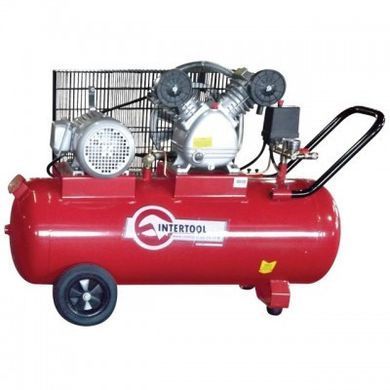

Потужний продуктивний компресор PT-0013 з трифазним електродвигуном, призначений для постачання стисненим повітрям пневматичного обладнання, що застосовується на виробництві і в майстернях. У компресора достатня потужність для підключення одночасно кількох пневматичних інструментів, при цьому сумарний витрата повітря споживачами не повинен перевищувати продуктивність компресора.
При робочому тиску 8 атм продуктивність компресора становить 500 л/хв, об'єм ресивера — 100 к. Нормальна робота компресора забезпечується при співвідношенні часу роботи до відпочинку, як 2 до 1. Компресор, для його зручного переміщення по робочому майданчику, має два колеса і хромовану подовжену ручку, з'єднану з ресивером. На звороті ресивера встановлена додаткова рукоятка для підняття компресора. Дві опорні ніжки згладжують коливання компресора в процесі роботи.
Особливості
Ремінна передача;
V-образний;
2 сталевих циліндра;
2 виходу з швидкороз'ємними сполуками;
2 манометра і регулятор тиску;
Автоматика;
Аварійний клапан скидання;
Блок управління компресором складається з блоку включення/вимикання, двох вихідних клапанів, манометрів, запобіжного клапана. Для того щоб захистити користувача, шківи з ременями закриті захисною металевою сіткою. Компресор має V-подібну головку циліндрів, у верхнього підстави яких розташовуються два всмоктуючих фільтра. Сталеві циліндри мають великі ребра охолодження з алюмінію. Компресор оснащений трифазним електродвигуном 380В (3000 Вт), який через пасову передачу надає поршня зворотно-поступальний рух.
Перемещением поршня обеспечивается нагнетание воздуха. Пропускной клапан, который размещен в головке цилиндра, обеспечивает приток воздуха через воздушный фильтр в цилиндр. Затем сжатый воздух через трубопроводную магистраль поступает в баллон для сжатого воздуха (ресивер). На ресивере установлен блок автоматики, измеритель и регулятор давления, выпускной клапан. И, наконец, через гибкий шланг (приобретается отдельно) сжатый воздух поступает на подключаемые пневматические инструменты и приводит их в движение. Для забезпечення якісних характеристик стисненого повітря обов'язково використовуйте блок підготовки повітря.
